光耦繼電器之所以在傳輸信號的同時能有效地抑制尖脈沖和各種雜訊干擾，使通道上的信號雜訊比大為提高，主要有以下幾方面的原因：

（1）光電耦合器的輸入阻抗很小，只有幾百歐姆，而干擾源的阻抗較大，通常為105～106Ω。據分壓原理可知，即使干擾電壓的幅度較大，但饋送到光電耦合器輸入端的雜訊電壓會很小，只能形成很微弱的電流，由于沒有足夠的能量而不能使二極體發光，從而被抑制掉了。

（2）光電耦合器的輸入回路與輸出回路之間沒有電氣聯系，也沒有共地；之間的分布電容極小，而絕緣電阻又很大，因此回路一邊的各種干擾雜訊都很難通過光電耦合器饋送到另一邊去，避免了共阻抗耦合的干擾信號的產生。

（3）光電耦合器可起到很好的安全保障作用，即使當外部設備出現故障，甚至輸入信號線短接時，也不會損壞儀表。因?yàn)楣怦詈掀骷妮斎牖芈泛洼敵龌芈分g可以承受幾千伏的高壓。

（4）光電耦合器的回應速度極快，其回應延遲時間只有10μs左右，適于對回應速度要求很高的場合。

微機界面電路中的光電隔離

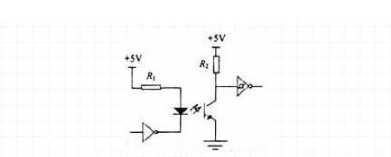

微機有多個輸入埠，接收來自遠處現場設備傳來的狀態信號，微機對這些信號處理后，輸出各種控制信號去執行相應的操作。在現場環境較惡劣時，會存在較大的雜訊干擾，若這些干擾隨輸入信號一起進入微機系統，會使控制準確性降低，產生誤動作。因而，可在微機的輸入和輸出端，用光耦作介面，對信號及雜訊進行隔離。典型的光電耦合電路如圖所示。該電路主要應用在“A／D轉換器”的數位信號輸出，及由CPU發出的對前向通道的控制信號與類比電路的界面處，從而實現在不同系統間信號通路相聯的同時，在電氣通路上相互隔離，并在此基礎上實現將類比電路和數位電路相互隔離，起到抑制交叉串?dāng)_的作用。

對于線性類比電路通道，要求光電耦合器必須具有能夠進行線性變換和傳輸?shù)奶匦?，或選擇對管，采用互補電路以提高線性度，或用V／F變換后再用數位光耦進行隔離。

功率驅動電路中的光電隔離

在微機控制系統中，大量應用的是開關量的控制，這些開關量一般經過微機的I／O輸出，而I／O的驅動能力有限，一般不足以驅動一些點磁執行器件，需加接驅動界面電路，為避免微機受到干擾，須采取隔離措施。如可控硅所在的主電路一般是交流強電回路，電壓較高，電流較大，不易與微機直接相連，可應用光耦合器將微機控制信號與可控硅觸發電路進行隔離。

在馬達控制電路中，也可采用光耦來把控制電路和馬達高壓電路隔離開。馬達靠MOSFET或IGBT功率管提供驅動電流，功率管的開關控制信號和大功率管之間需隔離放大級。在光耦隔離級—放大器級—大功率管的連接形式中，要求光耦具有高輸出電壓、高速和高共模抑制。
